1.设置单位大小,画幅大小

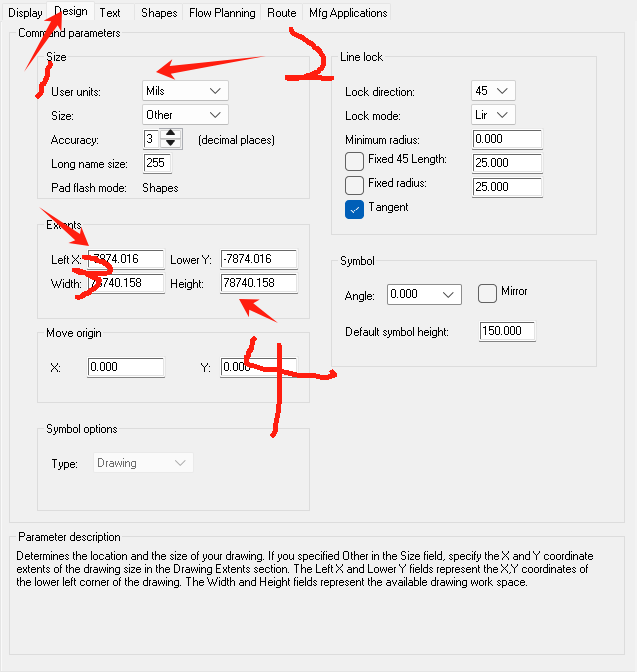

设置单位大小可以SetUp->Design Parameter Editor->

1.选择设置单位大小及框图大小

2.单位大小

3.整个画幅的大小

4.我们需要的区域

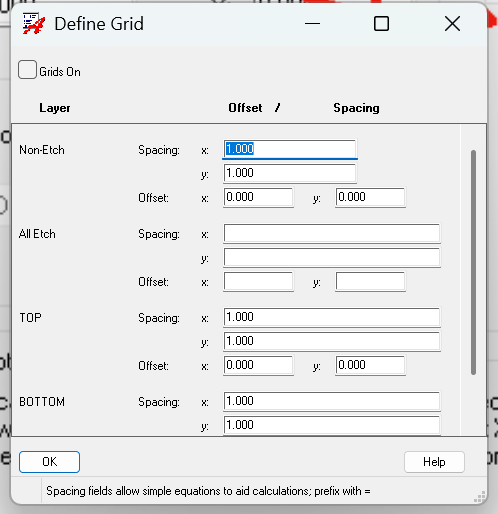

2.设置栅格大小

set->Grids

3.绘制板框

有DXF的时候我们可以把DXF放置到板框层，没有DXF的话把板框放的大一点，等摆放完成后再缩小。

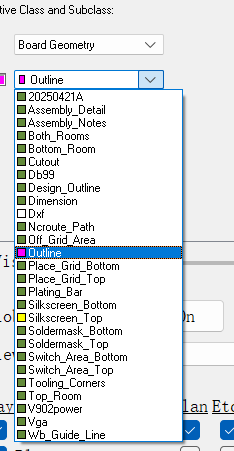

1.选择板框层Bosrd Geometty->Outline

2.选择画线工具

3.在输入框输入

ix 0 0 回到原点

iy 100 向上增长100mm

ix 100 向右增长100mm

iy -100 向下增长100mm

ix -100 向做增长100mm

4.我们也可以放入一个矩形作为我们的板框

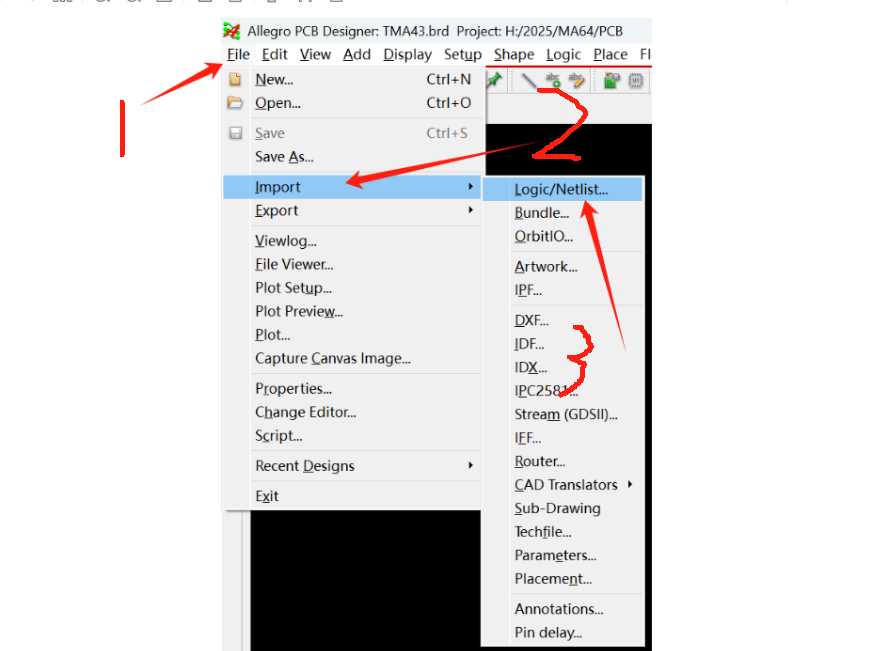

4.导入网表

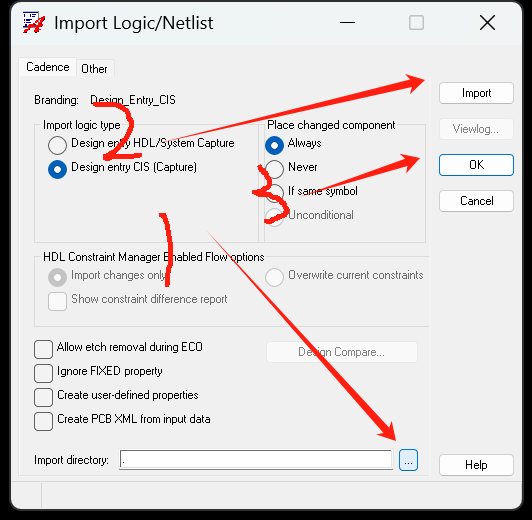

1.导入网表

2.导入

3.确定

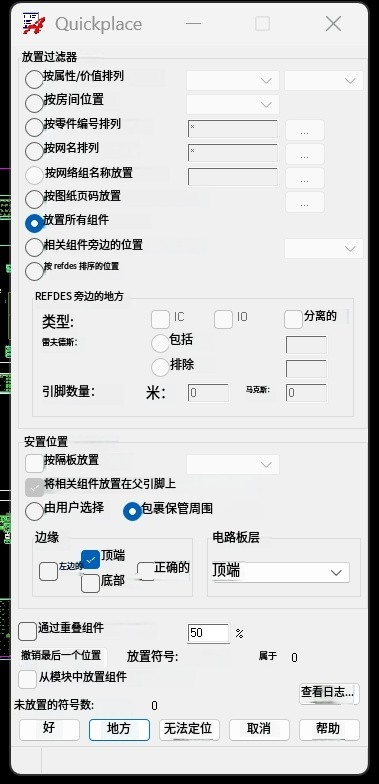

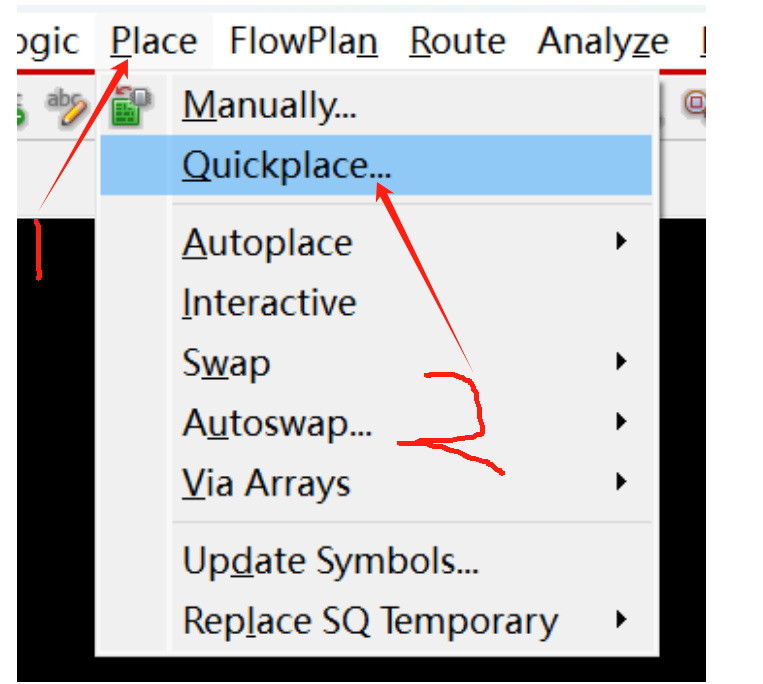

5.导入器件

器件支持一个一个的导入，这儿只介绍导出所有器件
